Fußbodenheizung – Aufbau, Systeme und Untergrund richtig verstehen

Eine wassergeführte Fußbodenheizung besteht aus mehreren aufeinander abgestimmten Schichten. Die Heizrohre werden unterhalb des Bodenbelags verlegt und von einem geeigneten Estrich umschlossen. Durch die Rohre fließt warmes Wasser, dessen Wärme über den Estrich und den Bodenbelag gleichmäßig an den Raum abgegeben wird.

Ein typischer Bodenaufbau besteht von unten nach oben aus:

‍Rohdecke: Die tragende Grundlage des Fußbodens.

‍Ausgleichsschicht: Gleicht bei Bedarf Unebenheiten und Höhenunterschiede aus und kann Installationsleitungen aufnehmen.

‍Wärme- und Trittschalldämmung: Reduziert Wärmeverluste und die Übertragung von Gehgeräuschen.

‍Fußbodenheizungssystem: Nimmt die Heizrohre auf und sorgt für deren richtige Positionierung.

‍Heizestrich: Umschließt die Heizrohre, verteilt die Wärme und bildet die Grundlage für den Bodenbelag.

‍Bodenbelag: Beispielsweise Fliesen, Naturstein, Vinyl oder Parkett.Welche Schichten tatsächlich erforderlich sind, hängt vom Gebäude und den baulichen Anforderungen ab.

Besonders wichtig ist, dass der gesamte Aufbau bereits vor Beginn der Arbeiten geplant wird. Denn Ausgleichsschicht, Dämmung, Fußbodenheizung und Estrich müssen hinsichtlich Aufbauhöhe, Belastbarkeit und Funktion zusammenpassen.

Schlüter-BEKOTEC ist ein Bodenkonstruktionssystem, das speziell für vergleichsweise dünne Estrichaufbauten entwickelt wurde. In Verbindung mit den passenden Heizrohren und Regelungskomponenten entsteht das wassergeführte Fußbodenheizungssystem Schlüter-BEKOTEC-THERM.

Das Besondere ist die Verwendung spezieller Noppenplatten. Diese halten die Heizrohre in der vorgesehenen Position und ermöglichen eine Estrichkonstruktion mit geringer Schichtdicke.

Die Noppenstruktur hilft außerdem dabei, Spannungen im Estrich zu reduzieren, die beispielsweise während des Trocknens entstehen können.Daraus ergeben sich mehrere Vorteile:

‍Geringere Aufbauhöhe: Besonders interessant bei Sanierungen mit begrenztem Platzangebot.

‍Weniger Estrichmasse: Kann das Gewicht des Bodenaufbaus reduzieren.

‍Schnellere Wärmeabgabe: Die geringere Estrichmasse kann schneller auf Temperaturänderungen reagieren.

‍Gute Kombination mit Wärmepumpen: Durch die großflächige Wärmeabgabe sind häufig niedrige Heizwassertemperaturen möglich.

‍Verschiedene Bodenbeläge: Je nach Systemausführung können Fliesen, Naturstein, Parkett und andere geeignete Beläge verwendet werden.

Das System eignet sich sowohl für Neubauten als auch für zahlreiche Sanierungsvorhaben. Entscheidend ist jedoch, dass der vorhandene Untergrund und der gesamte Bodenaufbau die technischen Anforderungen erfüllen.

Schlüter-BEKOTEC-EN 23 F ist eine spezielle Noppenplatte innerhalb des BEKOTEC-Systems. Sie dient zur Aufnahme der Heizrohre und ermöglicht eine dünnschichtige Estrichkonstruktion.

Die Platte ist 23 mm hoch. Bei der vorgesehenen Mindestkonstruktion wird der Estrich bis 8 mm über die Noppen eingebracht. Daraus ergibt sich eine Gesamthöhe von 31 mm für die Noppenplatte einschließlich Estrich.

Die wichtigsten Eigenschaften:
- Noppenplattenhöhe: 23 mm
- Mindesthöhe einschließlich Estrich: 31 mm
- Passender Heizrohrdurchmesser: 14 mm
- Verlegung der Heizrohre in unterschiedlichen Rohrabständen möglich
- Verwendung mit geeigneten Zement- oder Calciumsulfatestrichen

Durch die geringe Estrichdicke kann die Konstruktion besonders bei begrenzten Aufbauhöhen vorteilhaft sein.

‍Wichtig: Die 31 mm beziehen sich ausschließlich auf die Noppenplatte einschließlich der vorgesehenen Estrichüberdeckung. Zusätzliche Dämmungen, Ausgleichsschichten und der Bodenbelag kommen gegebenenfalls hinzu.

Je nach Bodenbelag und Ausführung können außerdem größere Estrichüberdeckungen erforderlich sein.

Thermozell 400 ist eine leichte, zementgebundene Ausgleichsschüttung, die unter anderem zur Vorbereitung von Fußbodenkonstruktionen verwendet wird.

Das Material enthält kleine Kügelchen aus expandiertem Polystyrol (EPS), die mit einem Bindemittel zu einer belastbaren Ausgleichsschicht verarbeitet werden.

Thermozell 400 wird insbesondere eingesetzt, um:
- Unebenheiten und Höhenunterschiede auf Rohdecken und Elektroleitungen im Bodenaufbau einzubetten.
- Unterschiedliche Fußbodenhöhen anzugleichen.
- Eine geeignete Grundlage für nachfolgende Bodenschichten herzustellen.

Zusätzlich besitzt das Material wärmedämmende Eigenschaften.

Wie hängt Thermozell mit Schlüter-BEKOTEC zusammen?
‍
‍Die beiden Produkte erfüllen unterschiedliche Aufgaben und können sich innerhalb eines Bodenaufbaus ergänzen.

Thermozell 400 wird bei Bedarf unterhalb des Fußbodenheizungssystems eingesetzt, um einen geeigneten, ebenen Unterbau herzustellen. Darüber können anschließend die erforderlichen Dämmschichten und das Schlüter-BEKOTEC-System folgen.

Thermozell ersetzt dabei nicht den eigentlichen Heizestrich, der die Heizrohre umschließt und die Wärme verteilt.

Ob Thermozell benötigt wird und welche Schichtdicke erforderlich ist, hängt vom Zustand des Untergrunds und der geplanten Konstruktion ab.

Die richtige Untergrundvorbereitung ist eine wesentliche Voraussetzung für einen dauerhaft funktionierenden Bodenaufbau.

Vor der Verlegung muss geprüft werden, ob die vorhandene Rohdecke oder der bestehende Estrich ausreichend tragfähig, eben und für die geplante Konstruktion geeignet ist.

Die Vorbereitung erfolgt grundsätzlich in mehreren Schritten:

‍1. Untergrund prüfen
‍Zunächst werden Tragfähigkeit, Ebenheit, vorhandene Schäden und mögliche Feuchtigkeitsprobleme beurteilt.

‍2. Fläche reinigen und vorbereiten
‍Lose Bestandteile, störende Mörtelreste und andere Verunreinigungen werden entfernt. Beschädigte Bereiche müssen gegebenenfalls instand gesetzt werden.

‍3. Unebenheiten ausgleichen
‍Größere Höhenunterschiede oder vorhandene Installationsleitungen können beispielsweise mit einer geeigneten Thermozell-Ausgleichsschicht berücksichtigt werden.

‍4. Dämmung verlegen
‍Je nach Gebäude werden die notwendigen Wärme- und Trittschalldämmungen eingebaut. Besonders in Mehrfamilienhäusern spielt der Schallschutz eine wichtige Rolle.

‍5. BEKOTEC-System verlegen

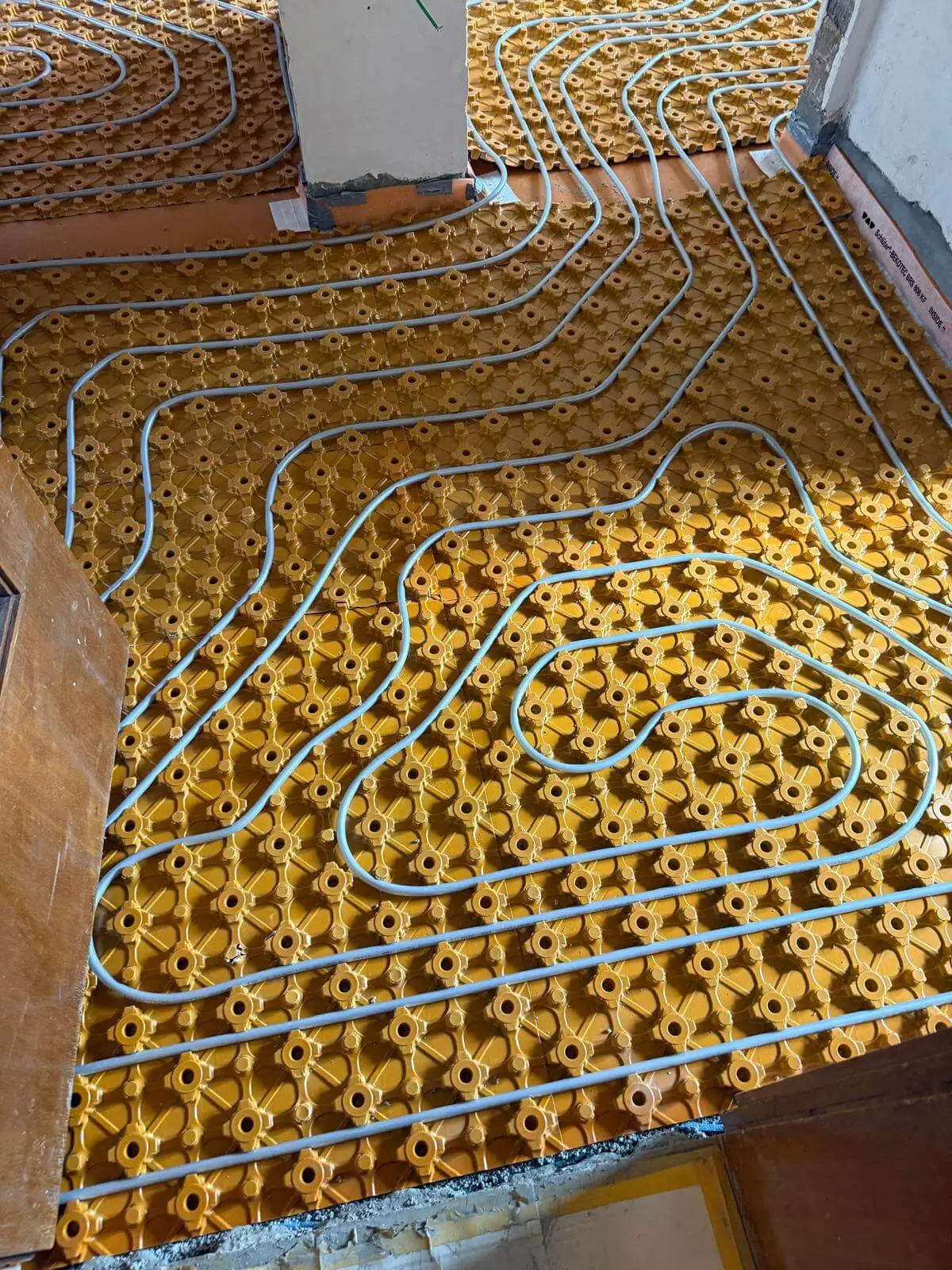

‍Auf dem vorbereiteten Unterbau werden die Noppenplatten verlegt. Anschließend folgen die Heizrohre und der geeignete Systemestrich.

Vor dem Einbau der nächsten Schicht müssen die jeweiligen Anforderungen an Ebenheit, Festigkeit und Trocknung erfüllt sein.

Ein häufiger Fehler besteht darin, die Fußbodenheizung unmittelbar auf einem unebenen oder ungeeigneten Untergrund zu verlegen. Dadurch können Probleme entstehen, die sich später nur mit erheblichem Aufwand beheben lassen.

Die erforderliche Aufbauhöhe hängt von den verwendeten Materialien und den baulichen Gegebenheiten ab.

Bei Schlüter-BEKOTEC-EN 23 F beträgt die Mindesthöhe der Noppenplatte einschließlich der vorgesehenen Estrichüberdeckung 31 mm.

Werden zusätzliche Ausgleichs- oder Dämmschichten benötigt, erhöht sich die Gesamthöhe entsprechend.

Ein vereinfachtes Rechenbeispiel:Thermozell-Ausgleichsschicht: 30 mmGeeignete Dämmschicht: 20 mmSchlüter-BEKOTEC-EN 23 F einschließlich Estrich: 31 mm

Gesamthöhe ohne Bodenbelag: 81 mm
‍Hinzu kommen gegebenenfalls eine Entkopplungsmatte, Kleber und der eigentliche Bodenbelag.

Dieses Beispiel dient lediglich zur Veranschaulichung. Die angegebenen Schichtdicken sind nicht für jedes Bauvorhaben geeignet oder zulässig.

Besonders bei Sanierungen sollten die verfügbaren Höhen an Türen, Treppen und angrenzenden Räumen frühzeitig berücksichtigt werden.

Auch der Wärme- und Trittschallschutz sowie die Belastbarkeit der vorhandenen Decke müssen in die Planung einbezogen werden.

Ein fachgerecht abgestimmter Bodenaufbau sorgt dafür, dass die Fußbodenheizung zuverlässig funktioniert und der spätere Bodenbelag dauerhaft genutzt werden kann.
